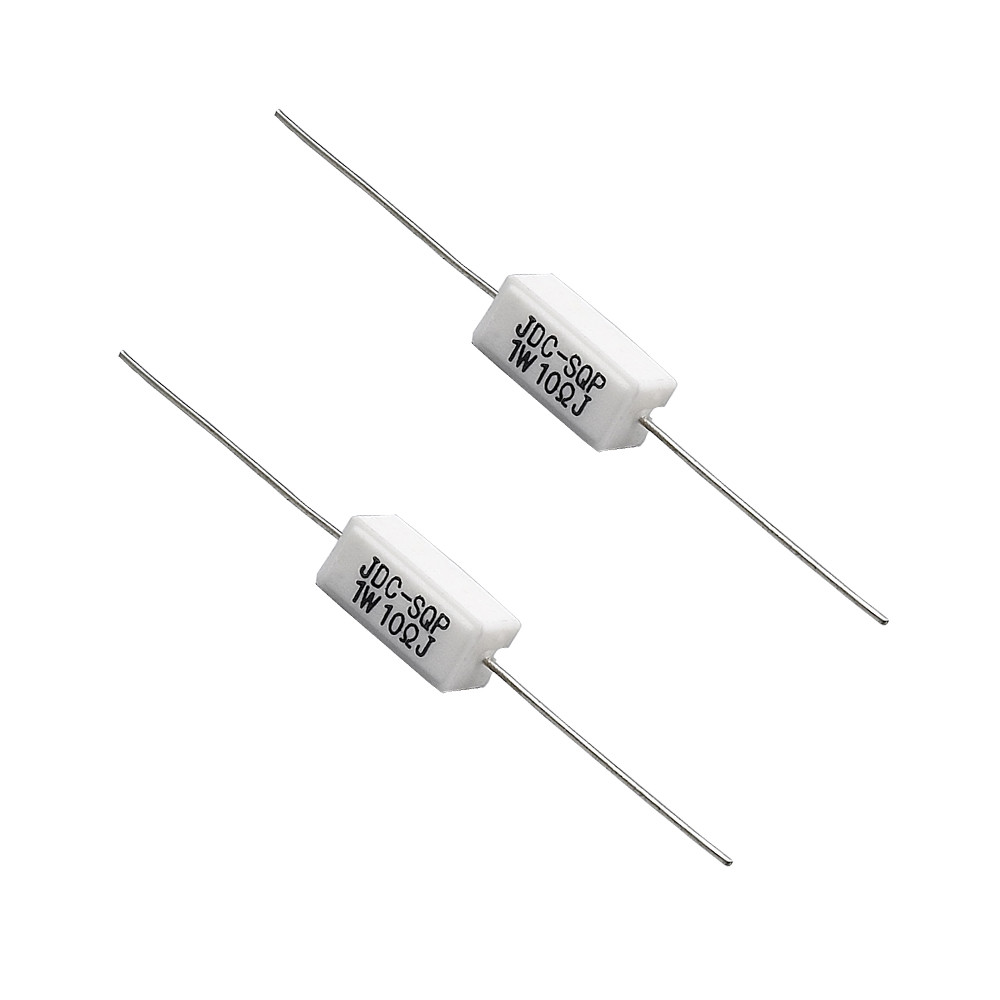

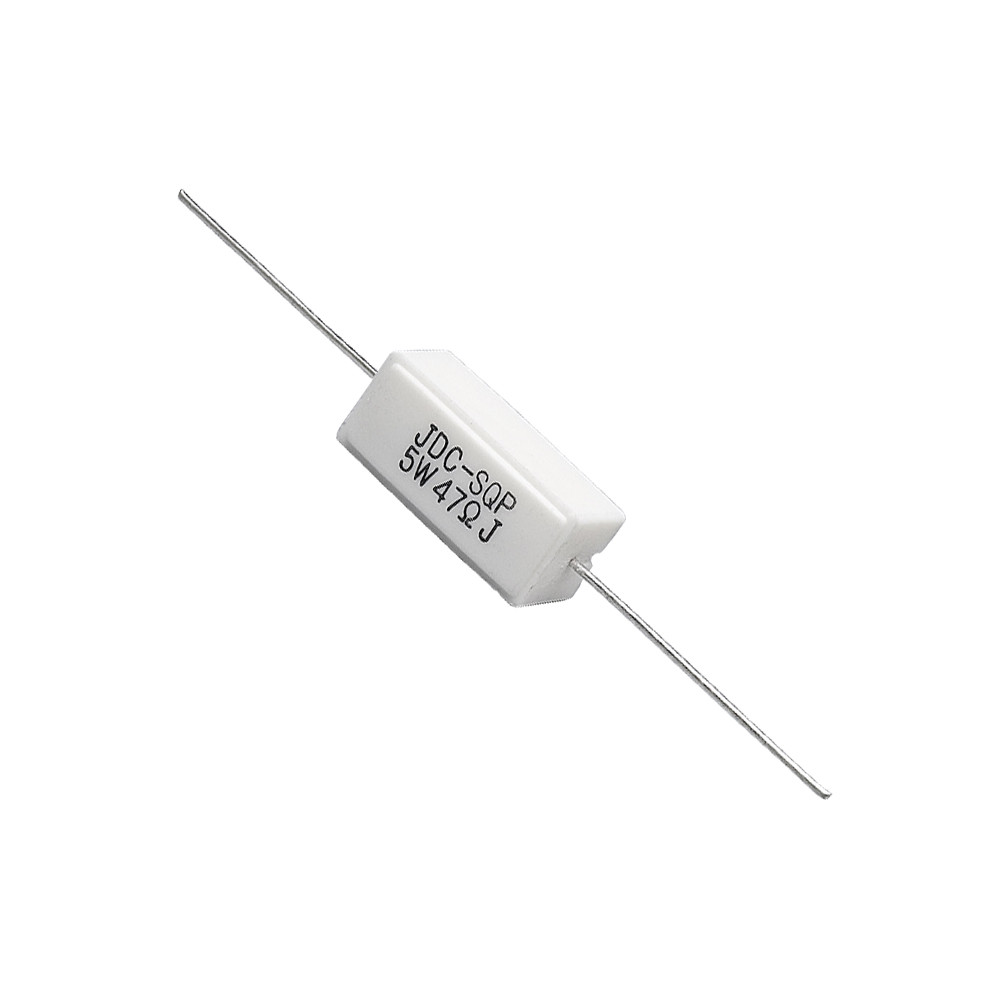

مقاومات الأسلاك الأفقية الخزفية ، مقاومات إمداد الطاقة 2 وات 150 فولت

  • Horizontal Ceramic Wirewound Resistors , 2W 150V Power Supply Resistors
  • Horizontal Ceramic Wirewound Resistors , 2W 150V Power Supply Resistors
مكان المنشأ الصين
اسم العلامة التجارية JDC
إصدار الشهادات ROHS
رقم الموديل SQP
الحد الأدنى لكمية 5 كيلو
الأسعار US$0.2-US$1.0
تفاصيل التغليف السائبة في الكرتون
وقت التسليم 7-10 أيام عمل
شروط الدفع T / T ، L / C ، ويسترن يونيون ، باي بال
القدرة على العرض 1،000Kpcs شهريا

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
ماكس العمل الجهد 2 واط: 150 فولت ، 3 واط: 250 فولت ، 5 واط: 350 فولت غير حثي متاح (المقاومة 50 أوم)
إبراز

مقاومات الأسلاك الأفقية الخزفية

,

مقاومات الأسلاك السيراميك 2 وات

,

مقاومات إمداد الطاقة 150 فولت
اترك رسالة
منتوج وصف

مقاوم طاقة سيراميك أفقي لدوائر إلكترونيات الطاقة وإمدادات الطاقة

سمات:

  • أداء عالي لتطبيقات الطاقة المطلوبة.
  • منخفضة التكلفة ، موفرة للمساحة ، متوافقة مع RoHS مع 100٪ خالية من الرصاص.
  • نسبة عالية من القوة إلى الحجم ، مركب تأصيص غير عضوي خاص.
  • توفر العلبة الخزفية موصلية حرارية عالية في عبوة مقاومة للحريق.
  • تركيب مباشر على لوحة الدوائر المطبوعة ، تتوفر ألسنة تثبيت مثبتة على لوحة الدائرة.



أبعاد:

مقاومات الأسلاك الأفقية الخزفية ، مقاومات إمداد الطاقة 2 وات 150 فولت 0



اكتب الأبعاد (مم) نطاق المقاومة (Ω)
SQP W ± 1 H ± 1 لتر ± 1.5 د ± 0.05 سلك الجرح مو
2 واط 7 7 18 0.5 ~ 0.6 0.01 ~ 50 من 50 إلى 20 ألفًا
3 واط 8 8 22 0.7 ~ 0.8 0.01 ~ 50 50 ~ 33 ألف
5 واط 10 9 22 0.7 ~ 0.8 0.01 ~ 100 100 ~ 50 ألف
7 واط 10 9 35 0.7 ~ 0.8 0.01 ~ 1 ك 1 كيلو ~ 50 ألف
10 واط 10 9 48 0.7 ~ 0.8 0.01 ~ 1 ك 1 كيلو ~ 150 ألف
15 واط 12.5 11.5 48 0.7 ~ 0.8 0.01 ~ 1 ك 1 كيلو ~ 150 ألف
20 واط -25 واط 14 13.5 60 0.7 ~ 0.8 0.01 ~ 1 ك 1 كيلو ~ 150 ألف





الأوصاف:



مع نطاق المقاومة الممتد وتصنيف درجات الحرارة العالية ، يمكن تخصيص المقاومات للتشغيل في البيئات القاسية.تتميز مقاومات SQP Cement Wirewound بمدى مقاومة من 0.1 إلى 3KΩ ، في حين أن SQP Cement Film Resistor لها نطاق مقاومة من 80 إلى 150KΩ.

تتميز مقاومة الأسمنت SQP بمواصفات مثالية لتطبيقات الحجم الكبير ودرجات الحرارة العالية.تستخدم هذه المنتجات بشكل متكرر في إمدادات الطاقة ، وأجهزة التحكم في المحركات ، وتطبيقات السيارات ، ويمكن أن تكون مصممة خصيصًا لتلبية الاحتياجات الفردية.

التفاوتات القياسية لكلا الجهازين هي ± 5٪ ، مع TCRs ≤300ppm.تم تجهيز JDC لتصميم وإنتاج مكونات مخصصة لتلبية العديد من متطلبات التصميم والموثوقية.





الأداء الكهربائي:



عناصر الاختبار شرط المواصفات.
معامل درجة حرارة المقاومة. -30 درجة مئوية ~ 200 درجة مئوية ± 300 جزء في المليون / درجة مئوية
وقت قصير على الحمل 2.5 مرة من القوة الكهربائية المقدرة لمدة 5 ثوان. ± 2٪
معدل الحمولة القوة الكهربائية المقدرة لمدة 30 دقيقة. ± 1٪
تحمل الجهد 800 فولت تيار متردد 1 دقيقة. لا تهمة
مؤقت.دورة -30 درجة مئوية ~ 85 درجة مئوية لمدة 5 دورات ± 1٪
تحميل الحياة 70 درجة دورة 1000 ساعة. ± 5٪
عمر تحميل مقاوم للرطوبة 40 درجة مئوية 95٪ رطوبة نسبية ودورة تشغيل وإيقاف 500 ساعة. ± 5٪
اللااحتراقية 16 مرة من القوة الكهربائية المقدرة لمدة 5 دقائق. غير ملتهب
